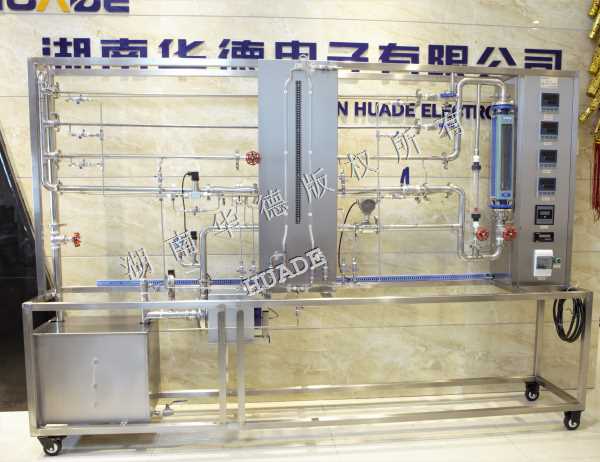

HD511化工流动阻力实验装置

装置功能：

1.学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。

2.掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。

3.测定湍流状态下流体流经阀门时的局部阻力系数。

4.学习压差传感器测量压差，流量计测量流量的方法。

5.掌握对数坐标系的使用方法。

主要配置与技术参数：

1、设计参数：

（1）光滑管：雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：10~120KPa。常温、常压操作。

（2）粗糙管：雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：30~180KPa。常温、常压操作。

（3）阀门局部阻力：雷诺数：2000~15000、液体流量：100~1000 l/h、压差范围：10~200KPa。

（4）常温、常压操作。

2、实验管道1：不锈钢光滑管：管径d—8mm  管长L—1.4(m)；

   实验管道2：不锈钢粗糙管：管径d—10mm  管长L—1.4(m)，内装不锈钢螺旋丝；

3、实验管道3：不锈钢局部管路：管径d—15mm  管长L—1.4(m)，上有不锈钢球阀；

4、转子流量计：LZB-25水转子流量计： 流量范围 100～1000L／h ；LZB-15水转子流量计：流量范围10～100L／h ；

5、压差计：倒U型压差计，0--600mmH2O；

6、压差传感器，LXWY压差传感器0～200.0KPa；仪表：AI501宇电数字显示仪；

7、水泵：不锈钢卧式单级离心泵，额定功率：0.55KW，转速：2850r/min，流量0.1-6m³/h，扬程：14.6m。

8、不锈钢框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜。测控、电器设备在实验架上 。

9、数据处理软件一套，提供电子版实验指导书；

10、正泰品牌电气设备，空气开关，漏电保护；

11、提供电子版实验指导书；

12、可选配数字传感器和触摸屏，采集记录实验数据，自动计算和绘制实验曲线。

13、设备管道表面光滑、焊缝符合化工设备验收规范；设备管道仪表管线布置符合工程规范。

数据采集型（HD511/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、压差传感器、数字流量传感器。能在线监测压差、温度、流量等实验数据。
